基礎知識 | RS232,RS422,RS485的區別

發布者:虹潤公司

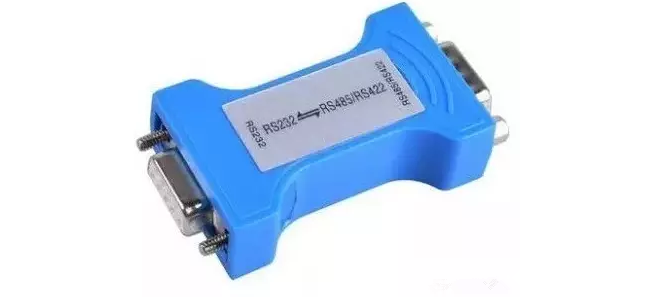

        串口是一種非常通用的設備接口,是儀器儀表設備常用的通信接口,常用于遠程采集設備數據或者實現遠程控制。常見的串口協議有RS-232、RS-422、RS-485等,他們之間有何細微差別?下面,我們來一起了解一下吧!


RS-232標準

      RS-232是美國電子工業協會EIA(Electronic Industry Association)制定的一種串行物理接口標準。RS是英文“推薦標準”的縮寫,232為標識號。RS-232是對電氣特性以及物理特性的規定,只作用于數據的傳輸通路上,它并不內含對數據的處理方式。需要說明一下,很多人經常把RS-232、RS-422、RS-485 誤稱為通訊協議,這是很不應該的,其實它們僅是關于UART通訊的一個機械和電氣接口標準(頂多是網絡協議中的物理層面)。

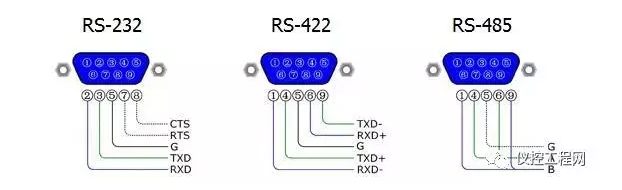

       該標準規定采用一個25 個腳的DB-25 連接器,對連接器的每個引腳的信號內容加以規定,還對各種信號的電平加以規定。后來IBM的PC 機將RS-232 簡化成了DB-9 連接器,從而成為今天的事實標準。而工業控制的RS-232 口一般只使用RXD(2)、TXD(3)、GND(5) 三條線。



RS-485/ RS-422標準

       RS-232接口可以實現點對點的通信方式,但這種方式不能實現聯網功能。于是,為了解決這個問題,一個新的標準RS-485產生了。RS-485的數據信號采用差分傳輸方式,也稱作平衡傳輸,它使用一對雙絞線,將其中一線定義為A,另一線定義為B。

       通常情況下,發送驅動器A、B之間的正電平在+2~+6V,是一個邏輯狀態,負電平在-2~6V,是另一個邏輯狀態。另有一個信號地C,在RS-485中還有一“使能”端,而在RS-422中這是可用可不用的。

       RS-422 的電氣性能與RS-485完全一樣。主要的區別在于:RS-422 有4 根信號線:兩根發送、兩根接收。由于RS-422 的收與發是分開的所以可以同時收和發(全雙工),也正因?yàn)槿p工要求收發要有單獨的信道,所以RS-422適用于兩個站之間通信,星型網、環網,不可用于總線網;RS-485 只有2 根信號線,所以只能工作在半雙工模式,常用于總線網。



RS-232與RS-485性能對比

1、抗干擾性

       RS485 接口是采用平衡驅動器和差分接收器的組合,抗噪聲干擾性好。RS232 接口使用一根信號線和一根信號返回線而構成共地的傳輸形式,這種共地傳輸容易產生共模干擾。

2、傳輸距離

       RS485 接口的最大傳輸距離標準值為 1200 米(9600bps 時),實際上可達 3000 米。RS232 傳輸距離有限,最大傳輸距離標準值為 50 米,實際上也只能用在 15 米左右。

3、通信能力

      RS-485 接口在總線上是允許連接多達128個收發器,用戶可以利用單一的 RS-485 接口方便地建立起設備網絡。RS-232只允許一對一通信。

4、傳輸速率

     RS-232傳輸速率較低,在異步傳輸時,波特率為 20Kbps。RS-485 的數據最高傳輸速率為 10Mbps 。

5、信號線

     RS485 接口組成的半雙工網絡,一般只需二根信號線。RS-232 口一般只使用 RXD、TXD、GND 三條線 。

6、電氣電平值

    RS-485的邏輯"1"以兩線間的電壓差為+(2-6) V 表示;邏輯"0"以兩線間的電壓差為-(2-6)V 表 示 。在 RS-232-C 中任何一條信號線的電壓均為負邏輯關系。即:邏輯"1",-5- -15V;邏輯"0 " +5- +15V 。
