HR-M系列小巧型壓力變送器
M系列小巧型壓力變送器內部使用擴散硅壓阻式傳感器，其結構簡單，體積小巧，易安裝；以其優良的可靠性、適用性、靈活性和多樣性，廣泛的應用于航空、航天、石油、化工、冶金、電力、水利等工業過程現場的壓力測量和控制。
產品介紹
M系列小巧型壓力變送器內部使用擴散硅壓阻式傳感器，其結構簡單，體積小巧，易安裝；以其優良的可靠性、適用性、靈活性和多樣性，廣泛的應用于航空、航天、石油、化工、冶金、電力、水利等工業過程現場的壓力測量和控制。
| M（赫斯曼型） | M(航空插頭型) | M(直接引線型) |
 |
 |
 |
| 配置類型： 進口赫斯曼接頭 液晶數碼或不帶顯示可選 SS304不銹鋼殼體 抗沖擊阻尼 |
配置類型： 航空插頭接頭 SS304不銹鋼殼體 抗沖擊阻尼 |
配置類型： 直接引線接頭 SS304不銹鋼殼體 抗沖擊阻尼 |
| M(高溫型) | M(衛生型) | |
 |
 |
|
| 配置類型： 進口赫斯曼接頭 液晶數碼或不帶顯示可選 SS304不銹鋼殼體 耐高溫散熱片 |
配置類型： 進口赫斯曼接頭 液晶數碼或不帶顯示可選 SS304不銹鋼殼體 卡箍安裝 |
技術參數
測量范圍：-0.1～0～0.01～60MPa
過載能力：1.5倍量程壓力
介質溫度：-20～70℃
環境溫度：-20～80℃
儲存溫度：-20～80℃
溫度影響：0.03%FS/℃
精度等級：0.2、0.5級
工作電壓：24VDC；無負載時變送器可工作在18VDC，最大為36VDC
輸出信號：4～20mA（二線制） 1～5V（三線制）
防護等級：電纜線和接插件防護等級均為IP65
負載特性
工作原理
M系列小巧型壓力變送器內部擴散硅壓阻式傳感器采用不銹鋼隔離膜片作為信號檢測元件,通過計算機自動測試，并用激光調阻工藝進行寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號，整個產品經過了元器件、半成品的嚴格測試及老化篩選，性能穩定可靠。
外形尺寸（mm）
 |
 |
 |
| 赫斯曼型 | 航空插頭型 | 直接引線型 |
 |
 |
 |
| 衛生型 | 高溫型 | 赫斯曼型帶表頭 |

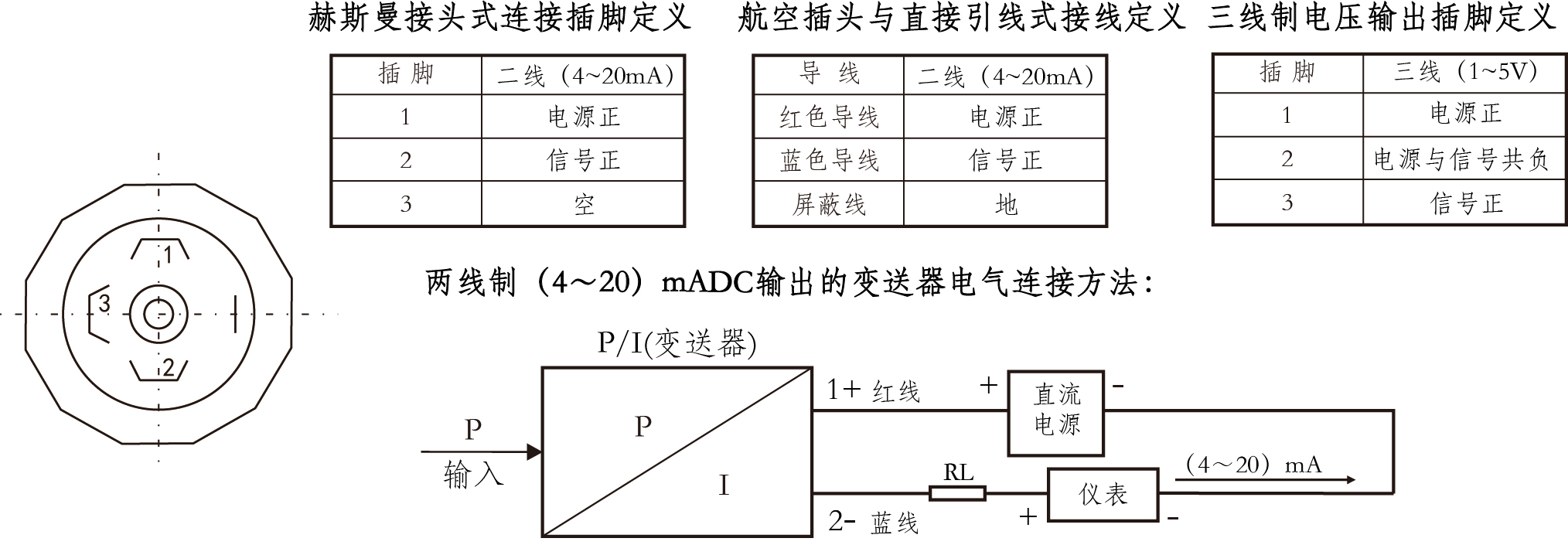

電氣接線

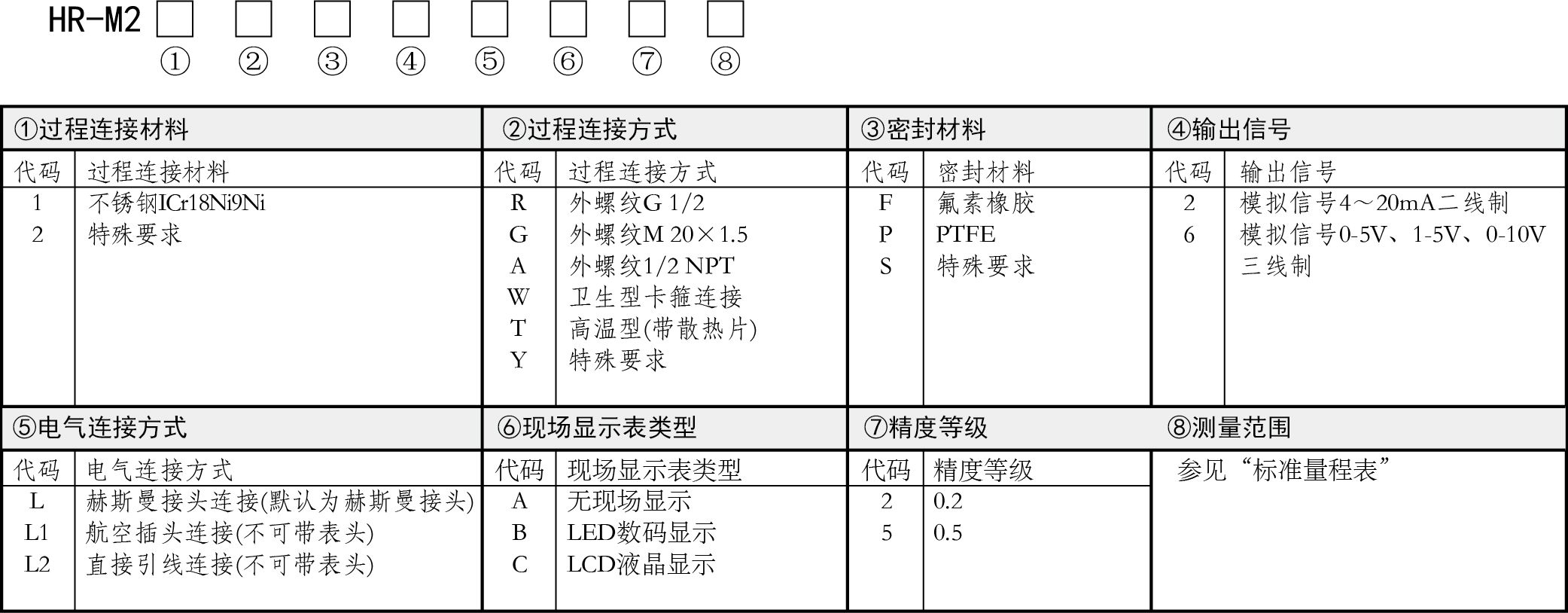

產品選型
標準量程表
| 測量范圍 | 代號 | 量程調節范圍 | 測量范圍 | 代號 | 量程調節范圍 |
| 0～4kPa | D1 | 0.7～7kPa | 0～1.6MPa | F3 | 0.6～2.0MPa |
| 0～6kPa | D2 | 0.7～7kPa | 0～2.0MPa | F4 | 0.6～2.0MPa |
| 0～10kPa | D3 | 1.0～10kPa | 0～2.5MPa | F5 | 1.2～4.0MPa |
| 0～16kPa | D4 | 10.0～20kPa | 0～4.0MPa | F6 | 1.2～4.0MPa |
| 0～20kPa | D5 | 10.0～20kPa | 0～6.0MPa | F7 | 2.0～6.9MPa |
| 0～25kPa | D6 | 12.0～30kPa | 0～10MPa | H1 | 3.0～10MPa |
| 0～40kPa | D7 | 12.0～40kPa | 0～10MPa | H2 | 10～60MPa |
| 0～60kPa | D8 | 20.0～60kPa | -2～2kPa | C1 | 2.0～7.0kPa |
| 0～100kPa | E1 | 30.0～100kPa | -5～5kPa | C2 | 5.0～20kPa |
| 0～160kPa | E2 | 60.0～200kPa | -10～10kPa | C3 | 2.0～20kPa |
| 0～200kPa | E3 | 60.0～200kPa | -20～20kPa | C4 | -8.0～20kPa |
| 0～250kPa | E4 | 120.0～400kPa | -50～50kPa | C5 | 10.0～100kPa |
| 0～400kPa | E5 | 120.0～400kPa | -100～0kPa | B1 | -40～100kPa |
| 0～0.6MPa | F1 | 0.2～0.6MPa | -100～100kPa | B2 | -40～100kPa |
| 0～1.0MPa | F2 | 0.3～1.0MPa | -100～1000kPa | B3 | 240～1000kPa |
