產品介紹

       HR-K系列壓力變送器采用具有國際先進水平的擴散硅傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。充分發揮了傳感器的技術優勢，使該系列壓力變送器具有優異的技術性能。該變送器抗過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度。HR-K系列壓力具有多種型號，多種量程，多種連接形式及材料，廣泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量儀表。

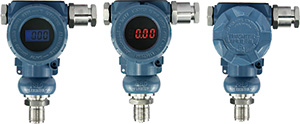

K2普通型	K2高溫型	K2衛生型
配置類型： 寬電壓供電 液晶數碼或不帶顯示可選 1.5倍過壓保護 螺紋直接安裝	配置類型： 寬電壓供電 液晶數碼或不帶顯示可選 1.5倍過壓保護 高溫散熱片	配置類型： 寬電壓供電 液晶數碼或不帶顯示可選 1.5倍過壓保護 卡箍安裝

工作原理

       變送器由傳感器和信號處理電路組成，其中傳感器感壓面設有惠斯通電橋,當壓力增加時，電橋各橋臂電阻值發生變化，通過信號處理電路，轉換成電壓信號輸出，最終通過放大電路將其轉換成標準(4～20mA)DC信號輸出，

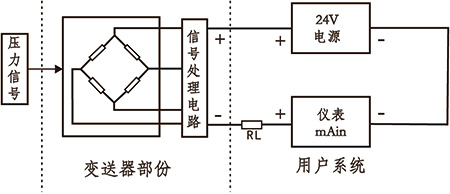

其原理圖如今圖：

特點

    精度高，穩定性好：優于0.1%FS/年；

    抗過載和抗沖擊能力強；

    抗干擾能力強，溫度穩定性好；

    防爆殼體結構，可全天候使用；

    結構輕巧，簡單合理，無須支架，無須水平安裝，可直接任意位置安裝；

    適用性廣：產品具有多種型號、多種過程連接方式、多種過程連接材料。

技術參數

    電       源：24VDC；無負載時變送器可工作在12VDC，最大為36VDC
    量程零點：零點調整范圍為最大量程的±5%
                    量程調整范圍為最大量程的40%～100%
    環境溫度：-20℃～70℃
    介質溫度：-20℃～60℃
    儲存溫度：-20℃～80℃
    超壓極限：見量程表
    相對濕度：0～95%
    防護等級：IP65
    防爆等級：Exia II CT5
    精       度：±0.2%，±0.5%（包括線性、回差和重復性的綜合誤差）
    穩  定 性：最大量程的±0.1%（1年）
    溫度影響：在-20～70℃內，變化量±0.15%/10℃
    超壓影響：加超壓極限內壓力后，誤差為最大量程的±0.25%
    振動影響：在任何軸向上頻率15Hz，誤差小于最大量程的±0.01%/g
    電源影響：小于輸出量程0.01%/V
    負載影響：如輸入電壓滿足負載特性，則無負載影響
    安裝位置影響：無

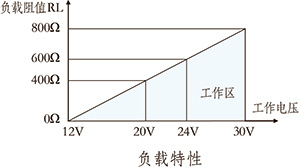

    負載特性：輸出信號：4～20mA
                     負載阻抗R與電源電壓V的關系：R≤50（V-12）Ω

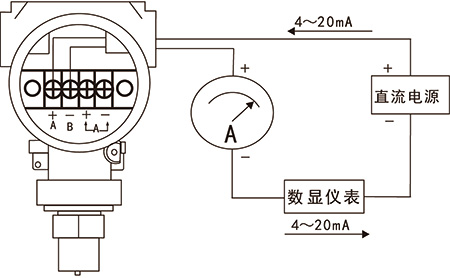

測量系統接線圖

安裝方式（mm）

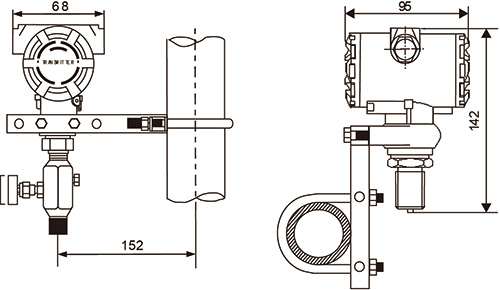

管道安裝

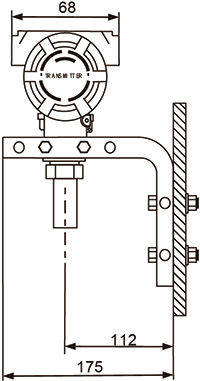

面板安裝

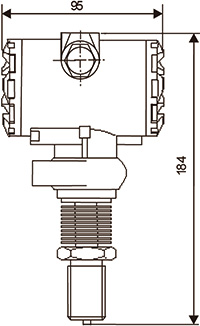

外形尺寸（mm）

K2普通型	K2衛生型	K2高溫型

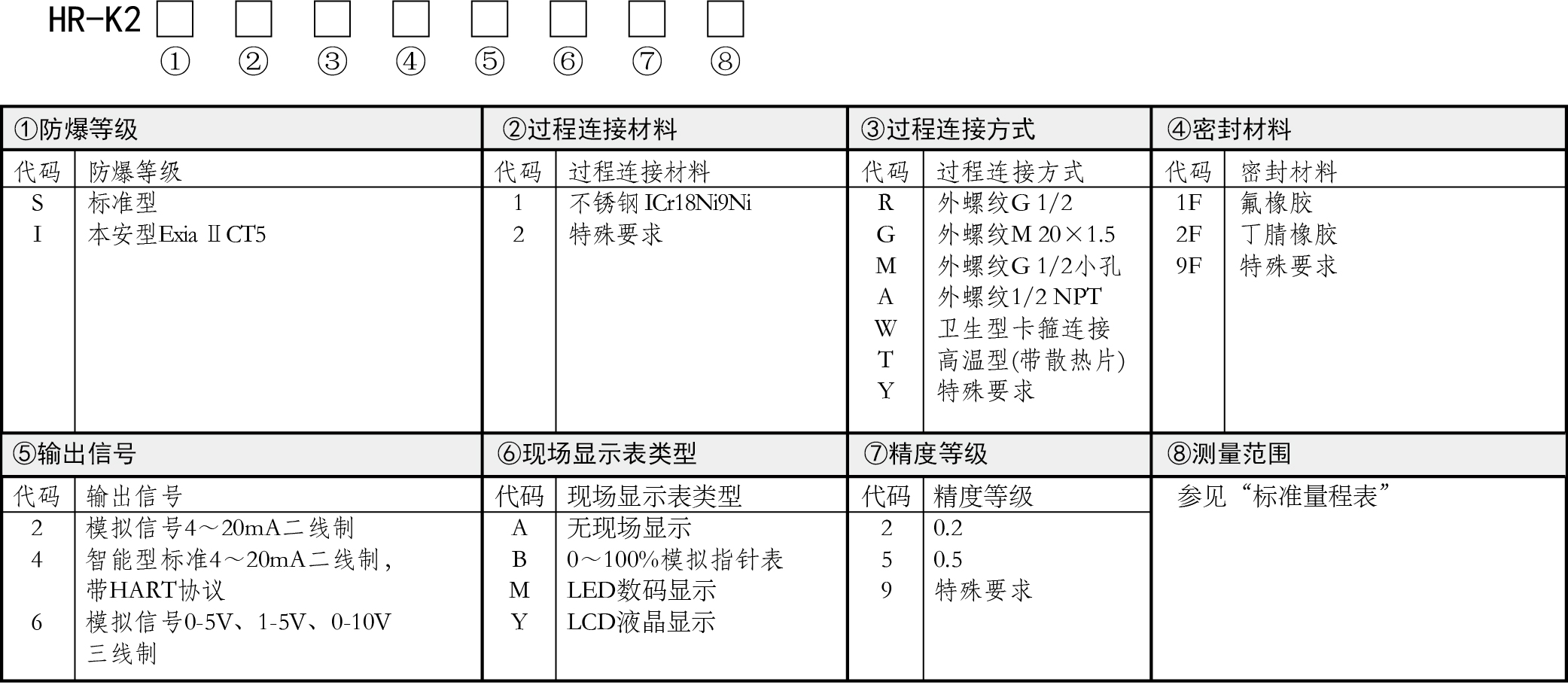

產品選型

標準量程表
