HR-3051DR微差壓變送器
HR-3051DR型微差壓變送器可以將微小差壓轉換成4～20mA.DC信號，它采用專門設計的放大線路板和特殊的溫度補償工藝，性能穩定可靠。
產品介紹
HR-3051DR型微差壓變送器可以將微小差壓轉換成4～20mA.DC信號，它采用專門設計的放大線路板和特殊的溫度補償工藝，性能穩定可靠。它是用于爐膛燃燒室微壓、一次和二次風量及氣流損耗檢測的理想產品。
技術參數
輸出信號： 數字放大器，4～20mADC（線性或平方根輸出，帶HART數字通訊），標配LCD表頭。
模擬放大器，4～20mADC線性輸出（指針表頭或LCD表頭可選）。
供電電源：12～45V.DC(詳見負載特性圖)。

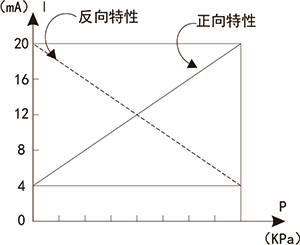

| 負載特性 | 輸入/輸出特性 |
 |
 |
量 程 比：10：1
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2%（標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明）
阻尼：通?？稍?.1至16秒之間任意設定
啟動時間：<2秒，不需預熱。
工作環境：環境溫度 -29～93℃（模擬放大器）；
-29～75℃（數字/智能放大器）；
-29～65℃（帶顯示表頭）
環境濕度 0～95%
防護特性：防護等極 IP65
防爆類型：隔爆型 Exd II CT6
靜壓影響：零位誤差：±0.5%最大量程限值，對于4MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯精度±0.2%。
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重量：3.9Kg（不包括附件）。
引壓附件
 |
 |
 |
| NPT 1/2外螺紋接頭 | NPT 1/4外螺紋接頭 | M20×1.5丁字接頭 |

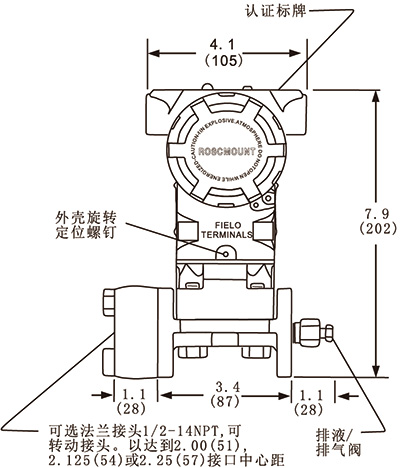

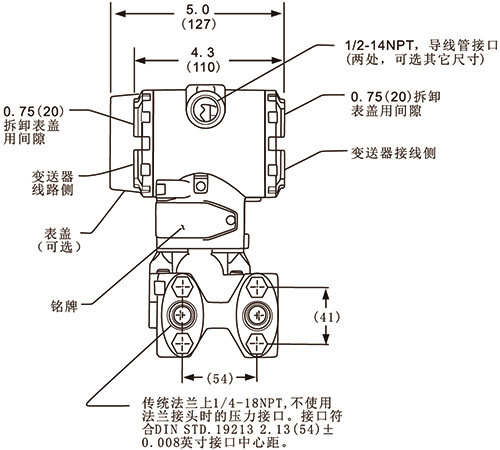

外形尺寸（mm）

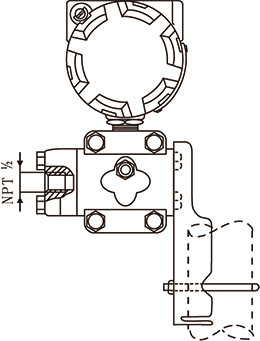

安裝方式（mm）
 |
 |

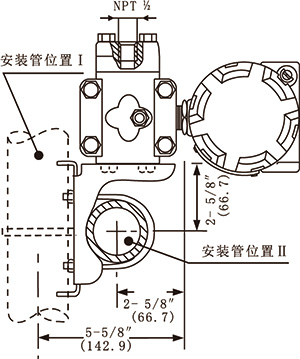

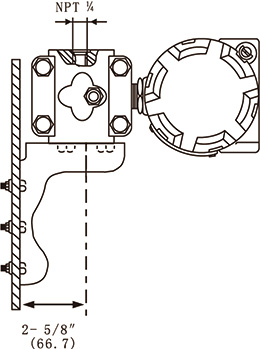

| 板裝彎支架 | 管裝彎支架 安裝管Φ60 |
 |
|
| 管裝平支架 安裝管Φ60 |

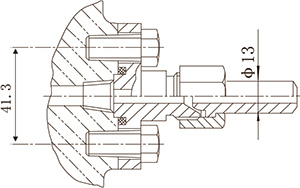

引壓方式
 |
 |
 |
| 壓力容式螺孔引壓 | 橢圓接頭螺孔引壓 | 一體化安裝平衡閥引壓 |
產品選型
