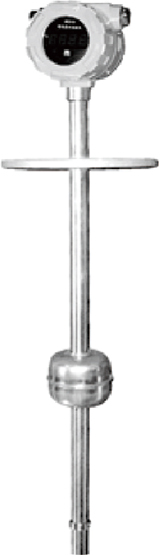

HR-FZ系列浮球式液位變送器
HR-FZ系列浮球式液位變送器，用于將容器內的介質液位變送為4～20mA二線制標準信號輸出。另外，變送器還可以提供現場指示。
產品介紹
HR-FZ系列浮球式液位變送器，用于將容器內的介質液位變送為4～20mA二線制標準信號輸出。另外，變送器還可以提供現場指示。
該系列產品有普通型、防腐型、防爆型等，防腐型對強腐蝕介質有極好的抗腐蝕性能，防爆型可用于易燃易爆場合。該產品廣泛應用于化工、電力、造紙、食品、環保和城建等行業，例如污水處理、地埋油罐及高層水箱的液位測量。推薦相關閱讀:HR-YKA系列浮球式液位控制器
工作原理
變送器由液位傳感器和信號轉換器兩部分組成，傳感器導桿外的浮球隨液位變化沿檢測管上下移動，浮球內的永久磁鋼控制導桿內的干簧管吸合或斷開，從而使傳感器內電阻值呈線性變化，再由信號轉換器將這個阻值的變化轉換成4～20mA直流信號輸出。
工作原理圖 接線圖
技術參數
測量范圍：300～6000mm
精確度：±10mm
電源：24VDC (15～35V)
輸出：4～20mA 二線制
儀表工況條件如下：
| 系列號 | 接液材質 | 工作溫度℃ | 工作壓力MPa | 過程法蘭 |
| HR-FZ-1/2 | 不銹鋼 | -40～120 | -0.1～2.5 | DN50以上 |
| HR-FZ-3 | 不銹鋼襯PP | -40～80 | 0～1.0 | DN80以上 |
| HR-FZ-4 | 不銹鋼襯PTFE | -40～120 | -0.1～1.6 | DN80以上 |
環境溫度：-40～80℃
介質密度：0.4～2.0g／cm3
介質粘度：≤0.8Pa·S
過程連接：
法蘭安裝：HG20592～20635-97，其他法蘭標準（如GB、JB/T、HGJ、ANSI、DIN等）請在訂貨時注明
支架安裝
電氣接口：M20×1.5 內螺紋
防護等級：IP65

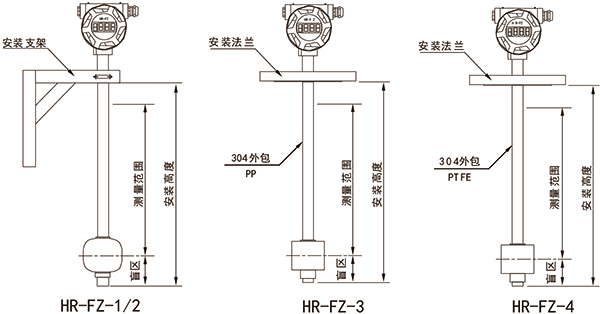

產品外形圖

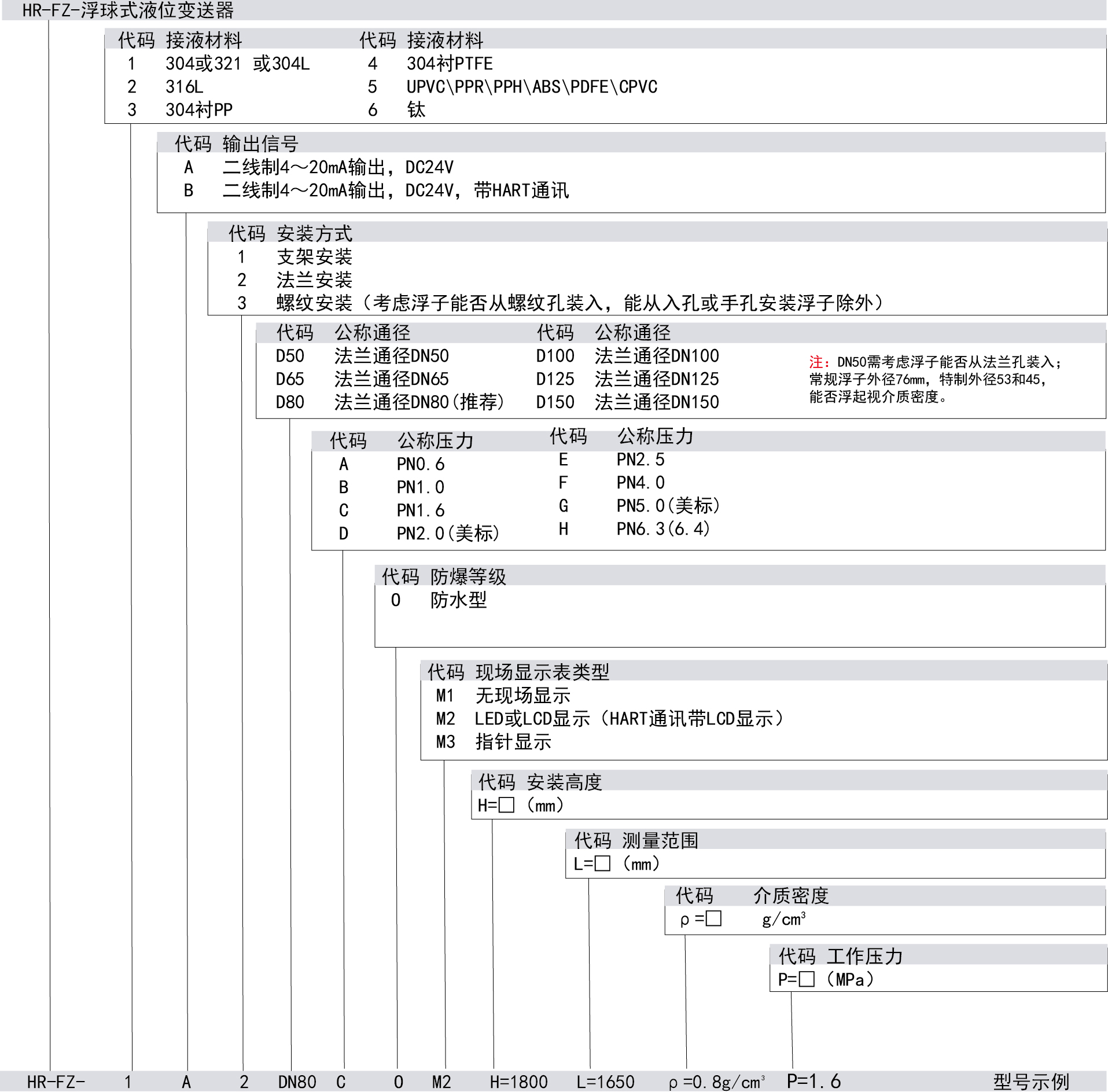

產品選型
